Product Summary

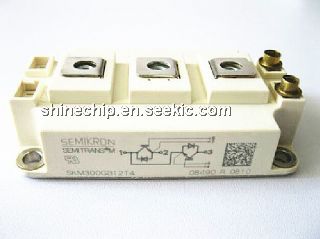

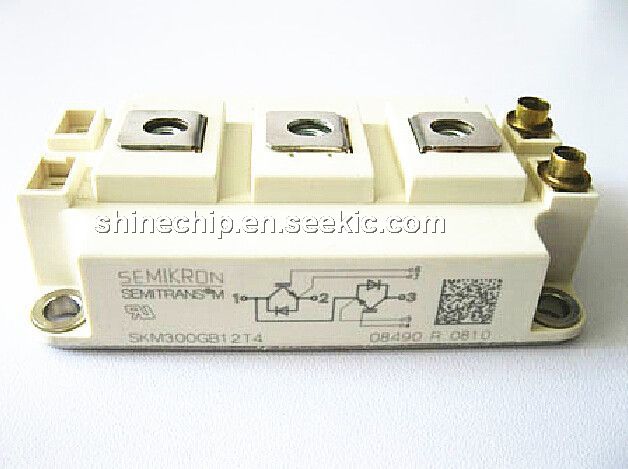

SKM300GB126D absolute maximum ratings:

(1)IGBT, VCES: 1200V when Tj=25℃;

    IC: 310A when Tj=150℃, Tcase=25℃;

    200A when Tj=150℃, Tcase=80℃;

    ICRM: 400A when ICRM=2XIcnom;

    VGES: ±20V; t

     psc: 10μs when VCC=600V, VGE≤20V, Tj=125℃, VCES<1200V;

(2)inverse diode, IF: 250A when Tj=150℃ Tcase=25℃;

     170A when Tj=150℃ Tcase=80℃; I

    FRM: 400A when IFRM=2XIfnom;

(3)module, It(RMS): 500A;

    Tvj: -40 to 150℃;

T  tstg: -40 to 125℃; V

   isol: 4000V when AC 1min.
